主力商品「真空ライン」の製作は全てオーダーメイドです。

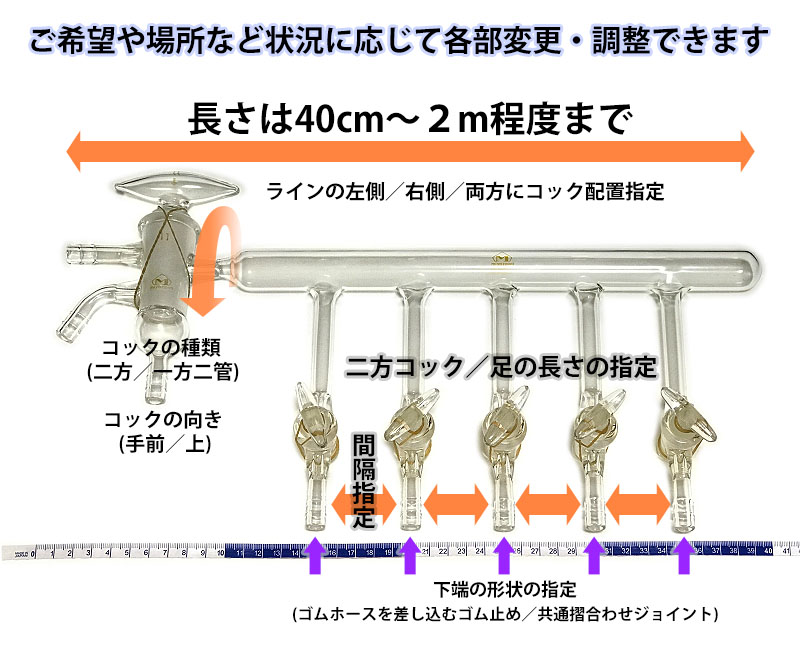

寸法、配置、取り付けるもの全て指定できます。
高真空・高効率・高強度・省スペースを実現し、確実な成果に貢献します。

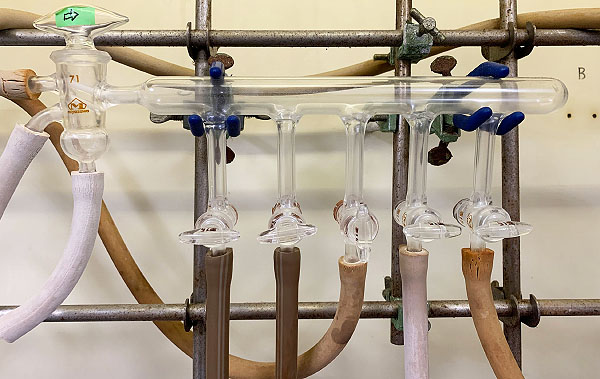

このラインは狭いドラフト内に配置するため、ギリギリまで間隔や長さを詰めた超コンパクト仕様です。

左側に配置されている真空ライン用コック（一方二管）は１つで２分岐（ガス／真空）できるため、省スペースで効率良く運用することができます。

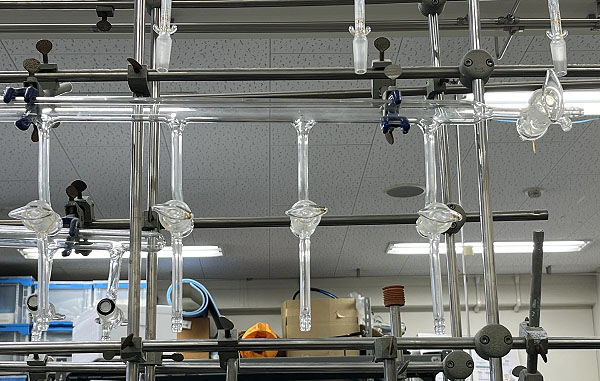

このラインはオーソドックスな配置とサイズ感ですが、場所と使い勝手を考慮し、右側のコックの向きを４本架の二方コックと同じ向きにしています。

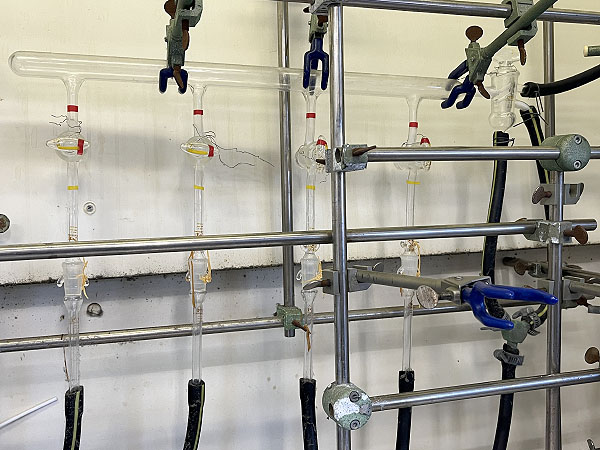

こちらもオーソドックスなタイプですが、４本架の二方コックの下側に、ゴム管を繋げたジョイントと接続するようにしています。
これはゴム管を着脱する時にガラス管を折ってしまうリスクを減らし、接続を容易にしています。

i

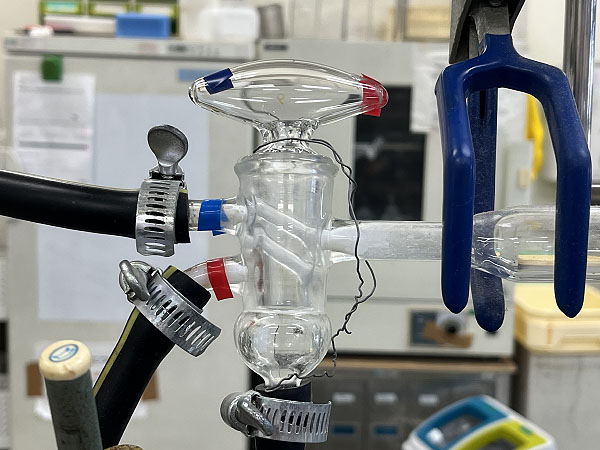

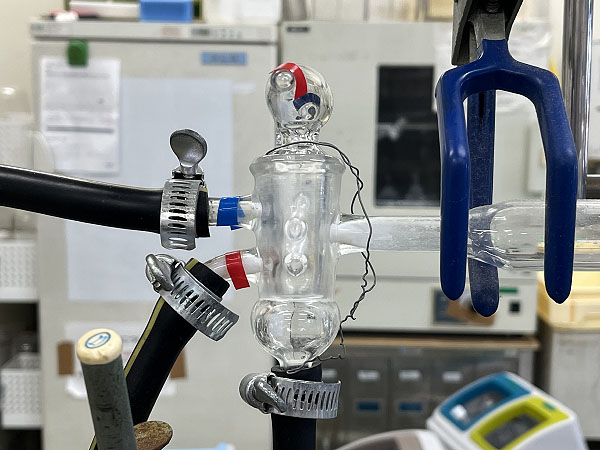

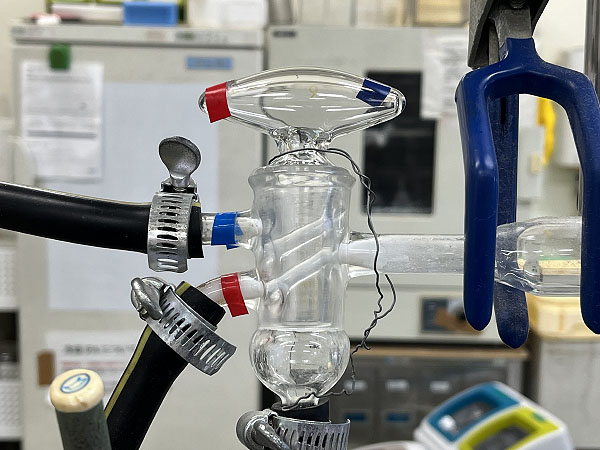

一方二管コックの接続例

ストップ

真空引き側

ガス流路側
